支点条件の配置
［入力］→〔直接入力〕→［支点条件の配置］
ダイアログ
| 項 目 | 説 明 | 初期値 |
|---|---|---|
| 拘束状態 上下方向（鉛直荷重時） |
拘束状態を「固定」、「自由」、「半固定」から選択します。 | 固定 |
| 上下方向（水平荷重時） | 固定 | |
| 水平X方向 | 固定 | |
| 水平Y方向 | 固定 | |
| 回転X方向 | 自由 | |
| 回転Y方向 | 自由 | |
| 回転Z方向 | 自由 | |
| 剛性 上下方向（鉛直荷重時） （kN/mm） |
［拘束状態］が「半固定」の場合に剛性を入力します。 | 0 |
| 上下方向（水平荷重時）（kN/mm） | 0 | |
| 水平X方向（kN/mm） | 0 | |
| 水平Y方向（kN/mm） | 0 | |
| 回転X方向（kN･m/rad） | 0 | |
| 回転Y方向（kN･m/rad） | 0 | |
| 回転Z方向（kN･m/rad） | 0 |
| ※ | ダイアログには、前回設定した内容が表示されます。 |
操 作
●配置
- アイコン
をクリック、または▼から［支点条件の配置］を選択します。
- ダイアログが表示されます
（詳細は、｢
ダイアログ｣を参照）。

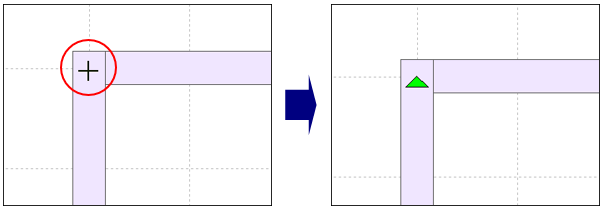

支点条件の仕様を設定し、［OK］ボタンをクリックします。 - 支点条件を配置する位置にカーソルを合わせクリックすると、
支点条件が配置されます。

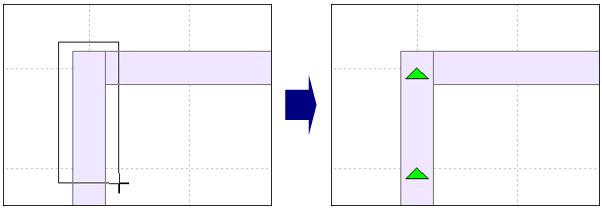

また、ドラッグしながら配置する範囲を指示すると、 一度に複数の支点条件を配置することができます。
- 右クリックしてダイアログを表示します。
［キャンセル］ボタンをクリックし、コマンドを解除します。
※ダイアログが画面に表示されている状態で、 伏図の作業ウィンドウ内を右クリックしても、コマンドを解除します。
●削除
- ▼から［支点条件の削除］を選択します。

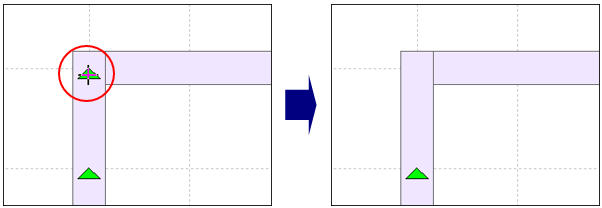

- 削除したい支点条件にカーソルを合わせクリックすると、
支点条件が削除されます。

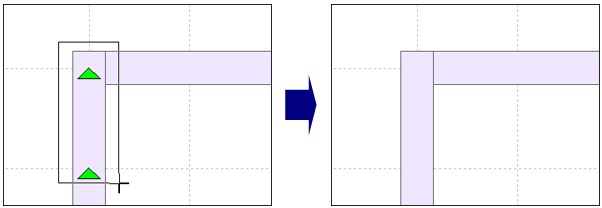

また、ドラッグしながら削除する範囲を指示すると、 一度に複数の支点条件を削除することができます。
- 伏図の作業ウィンドウ内を右クリックし、コマンドを解除します。
※キーボードの[Esc]キーを押して、 コマンドを解除することもできます。
